SIMULATEUR
DE VOL |
|
|
Le club modélisme s'entraîne régulièrement sur FMS, logiciel
gratuit en téléchargement sur le site http://fms.modelisme.com/
pour la version Beta 7.
ou pour la version Alpha 8.3 plus récente sur le site de Vincent
Besançon http://www.retroplane.net/fms/simulateur.htm
avec sur ce site le téléchargement de planeurs supplémentaires. Des
centaines de modèles FMS à télécharger sur ce site http://rcp.web.infoseek.co.jp/fms_aircraft_e.html
. Si
votre PC date un peu ou si la carte vidéo est un peu légère la
version 8 ne donnera pas satisfaction à cause d'une image saccadée.
Seul bémol dans cette affaire ... le club modélisme ne possède pas
de manette de jeux adaptée, d'ailleurs, pas de manette du tout. Le
clavier fait l'affaire mais enlève beaucoup au réalisme.
Notre planeur est un deux axes, il nous aurait fallu une manette ayant les
caractéristiques d'une vrai radiocommande deux axes.
C'est la période de Noël, tous en sont au sacrifice de la dinde pour
le repas de Noël, pour ma part j'ai opté pour le sacrifice d'une manette
de jeux sur port midi pour la transformer en commande deux axes sur port
midi du PC.
Coût de l'opération : 4€ à la brocante pour la manette, 1 heure de
réflexion et 3 heures de boulot pour la réalisation et mise au point.
Tout ce qui suit n'est applicable qu'avec une commande analogique
(proportionnelle), et non avec une commande tout ou rien utilisée sur
Playstation par exemple.
Voici le détail du travail en photos : l'esthétique est certainement
à revoir mais la priorité est à la fonctionnalité à faible coût.

|
|
|
La partie manche a été démontée ainsi que
tout l'intérieur. N'ont été gardés que les deux potentiomètres de 50
k.ohms avec leur support, le fil et la prise DB15. Le socle de la manette à été retourné en vu
d'avoir un support plat. Il est à noter que la nouvelle commande est
très ergonomique (emplacement pour les doigts). |
|
|
  |
|
|

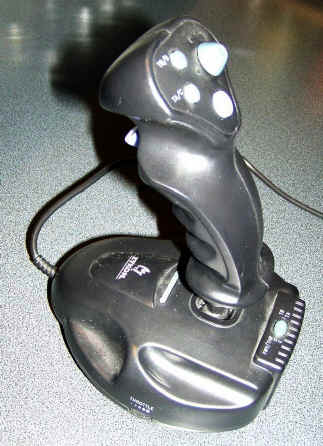

Ci-dessus, le système avant et après la
transformation (très complexe avant, extrêmement simple après). |
|
|
  |
|
|

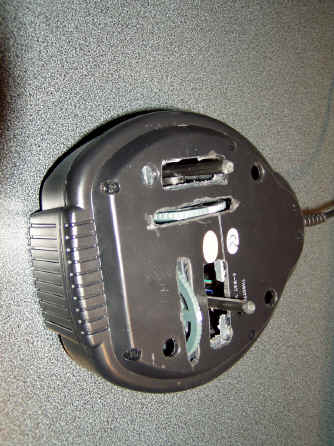

J'ai d'abord réalisé la découpe du socle puis
collage à la cyano des supports de potentiomètre.

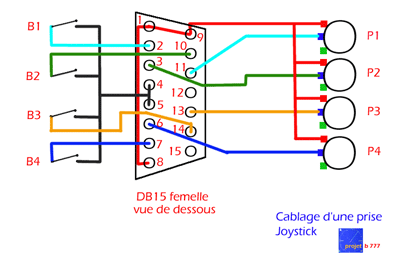

Puis repérage et soudage des fils conformément aux schémas ci-dessous.
En ce qui nous concerne, la commande est deux axes, seuls P1 (X1) et P3
(Y1) seront utilisés. |
|
|
 |
|
|
 |
|
|

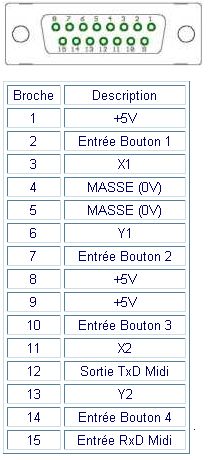

Les informations sont issues de sites Internet dédiés, il me semble que
ça doit être suffisant pour réaliser le montage. Trois broches sont
reliées :
- X1 en broche 3 de la prise DB15, qui doit être soudée sur une
borne milieu d'un potentiomètre.
- Y1 en broche 6 de la prise DB15, qui doit être soudée sur une
borne milieu de l'autre potentiomètre.
- le +5V en broche 1 ou 8 ou 9 de la prise DB15, qui doit alimenter
une des deux bornes restantes de chacun des potentiomètres.
Pour retrouver la couleur du fil qui correspond à la bonne broche,
observez et notez avant le sacrifice les couleurs des fils qui sont
soudés sur les potentiomètres, ce sont les mêmes à souder au même
endroit. S'il y a un doute, utilisez un ohmètre et se conformer aux
schémas ci-dessus.
Le travail est à priori sans difficulté ni précision, à la porté
de celui qui sait manipuler la perceuse, la lime et le fer à souder.
|
|
|

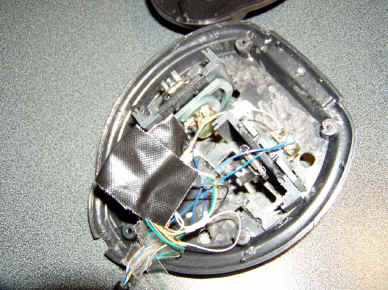

Avant de refermer la boite il est judicieux de
procéder à quelques essais.
Brancher la manette sur la prise midi DB15 à l'arrière de votre PC.
Paramétrer la manette dans : Démarrer /Paramètres / panneaux de
configuration / Options de jeu
Ajouter "boitier de commande à deux boutons" et
d'assurer qu'elle est reconnue (OK). |
|
|
 |
|
|
Valider le tout et lancer FMS.
Dans "Contrôle" de la barre de menu choisir "Contrôleur
analogique", cliquer sur "Interface joystick".

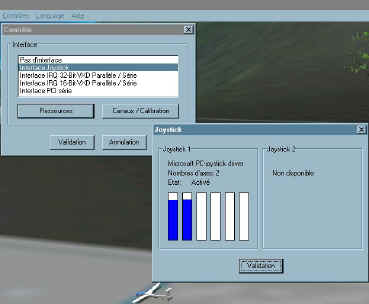

Dans ressources on peut déjà voir les curseurs se déplacer en
manipulant la commande.
Il ne reste plus qu'à calibrer la manette en mettant les manches en
butées puis de faire le neutre et enfin déclarer les axes :
- manche avant/arrière => Profondeur
- manche droite/gauche => Direction et ailerons
Cocher éventuellement "inverser" si le planeur tourne à gauche
alors que vous mettez du manche à droite.

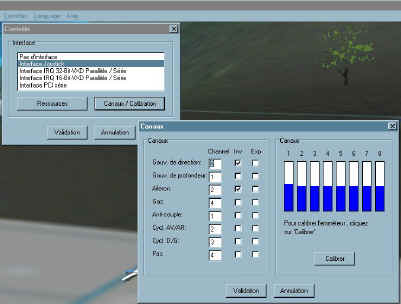

Remarque : vous n'obtiendrez certainement pas la configuration
que l'impression d'écran ci-dessous car vous n'avez certainement pas
soudé X1 et Y1 sur les mêmes potentiomètres que moi, sauf coup de
chance. A vous de placer 1 ou 2 en fonction de votre configuration. |
|
|
 |
|
|
Maintenant que tout va bien, vous pouvez
refermer le boitier en prenant garde de ne pas couper un fil en serrant
les vis.
Le club modélisme a sa première manette, la deuxième est en cours de
réalisation.
A partir de maintenant nous pouvons nous défouler sans modération !!!
|
|
|
|
|
|
Téléchargement de
nouveaux modèles : |
|
|
Si vous avez installé la version 8.2 après la
version 7, vous allez découvrir que vos planeurs préférés ne sont plus
dans la bibliothèque de FMS. J'ai placé ces quelques modèles en
téléchargement ci-dessous : |
|
|
|
|
|

  |
|
|
|
|
|
